產品描述

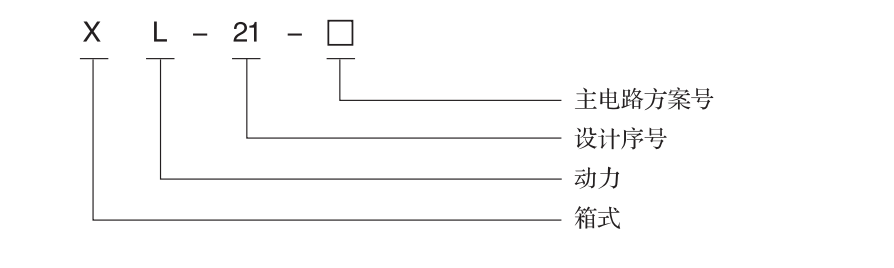

產品系列和主要規格
使用環境條件
環境溫度： -5行 +40行，且 24h 內的平均溫度不超過 +35行。
海拔高度：不超過 2000m
相對溫度：在周圍空氣溫度為 +40行時不超過 50%；
在較低溫度下可以有較高的相對溫度（如：+20行時為 90%) ，考慮到溫度的變化允許產生適度的凝露。
設備安裝時垂直面的傾斜度不應不超過 5行。設備應安裝在無劇烈振動、無沖擊及無腐蝕的場所。
主電路方案：本開關柜主電路方案共 105 個，但不包括由于輔助電路控制與保護的變化而派生方案和規格
XL-21 型低壓動力配電柜系戶內靠墻或不靠墻安裝，可制成單開門或雙開門 的通電裝置，其基本結構采用鋼板彎制及角鋼焊接而成，前門可裝設刀開關操作 手柄，作為電源切斷與接通操作之用， 箱門上可裝設操作按鈕， 指示燈及顯示儀表， 打開柜門， 配電箱內部所有設備為敞露， 便于檢修維護， 本配電箱裝有空氣斷路器， 熔斷器作為短路保護外， 還可裝有接觸器和熱繼電器， 作電動機頻繁啟動、欠壓、 過載保護功能，若配相應電器元件，則起到馬達接地保護功能。
門與殼體均焊有接地螺釘，確保殼體與地連接可靠。
|
A(mm) |
B(mm) |
C(mm) |
D(mm) |
H(mm) |
|
700 |
470 |
500 |
400 |
1700 |
|
700 |
370 |
500 |
300 |
1700 |
|
600 |
370 |
400 |
300 |
1600 |
|
800 |
370 |
600 |
300 |
1700 |
|
800 |
470 |
300 |
400 |
1800 |
